防爆配件

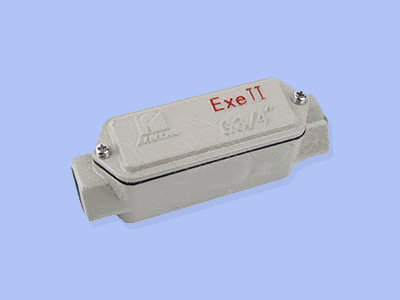

防爆穿线盒

防爆穿线盒外壳材质有压铸铝合金和铸钢两种，结构形式多样，满足现场各种布线需要，适用于爆炸性气体环境1区、2区，可燃性粉尘环境21区、22区，IIA、IIB、IIC级爆炸性气体环境。广泛适用于石油采炼，储存，化工，医药，军工及军事设施等爆炸性危险场所。

在线咨询全国热线
18595956595

产品描述

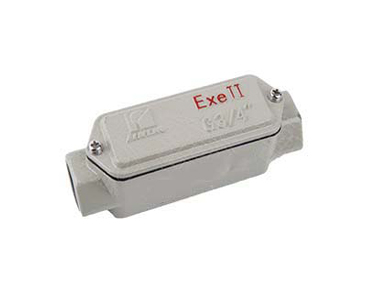

　　防爆穿线盒产品介绍

　　1.适用于爆炸性气体环境1区、2区;

　　2.适用于可燃性粉尘环境21区、22区;

　　3.适用于IIA、IIB、IIC级爆炸性气体环境;

　　4.广泛适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险场所。

　　防爆穿线盒型号含义

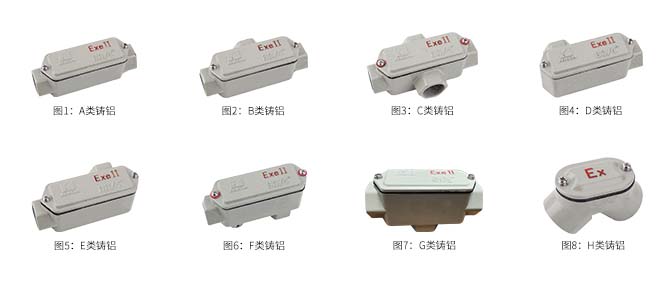

防爆穿线盒

　　防爆穿线盒产品特点

　　1.外壳材质有压铸铝合金和铸钢两种;

　　2.铝合金产品外壳表面高压静电喷塑、铸钢产品表面镀锌处理;

　　3.结构形式多样，满足现场各种布线需要;

　　4.不锈钢外露紧固件。

防爆穿线盒

　　防爆穿线盒技术参数

　　1.执行标准：GB 3836.1、GB 3836.3、GB 12476.1、GB 12476.5、IEC60079-0、IEC60079-7

　　2.防爆标志：Exe ⅡGb/Ex tD A21

　　3.防护等级：IP65

　　4.防腐等级：WF1

　　防爆穿线盒选型表

　　A型铸铝

型号	螺纹规格	管通径	铸铝外形尺寸(mm)			铸钢外形尺寸(mm)
型号	螺纹规格	管通径	长	宽	高	长	宽	高
YHXe-A-G1/2□	G1/2″	15	110	33	42	110	33	42
YHXe-A-G3/4□	G3/4″	20	130	38	48	130	38	48
YHXe-A-G1□	G1″	25	155	45	54	155	45	54
YHXe-A-G1¼□	G1¼″	32	170	58	66	170	58	66
YHXe-A-G1½□	G1½″	40	180	62	76	180	62	76
YHXe-A-G2□	G2″	50	248	76	97	248	76	88
YHXe-A-G2½□	G2½″	70	260	94	116	260	94	108
YHXe-A-G3□	G3″	80	260	108	129	260	108	120
YHXe-A-G4□	G4″	100	370	140	167	370	140	154

　　B型铸铝

型号	螺纹规格	管通径	铸铝外形尺寸(mm)			铸钢外形尺寸(mm)
型号	螺纹规格	管通径	长	宽	高	长	宽	高
YHXe-B-G1/2□	G1/2″	15	110	50	42	110	50	42
YHXe-B-G3/4□	G3/4″	20	130	55	48	130	55	48
YHXe-B-G1□	G1″	25	155	67	54	155	67	54
YHXe-B-G1¼□	G1¼″	32	170	79	66	170	79	66
YHXe-B-G1½□	G1½″	40	180	84	76	180	84	76
YHXe-B-G2□	G2″	50	248	96	97	248	96	88
YHXe-B-G2½□	G2½″	70	260	114	116	260	114	108
YHXe-B-G3□	G3″	80	260	131	129	260	131	120
YHXe-B-G4□	G4″	100	370	135	167	370	135	154

　　C型铸铝

型号	螺纹规格	管通径	铸铝外形尺寸(mm)			铸钢外形尺寸(mm)
型号	螺纹规格	管通径	长	宽	高	长	宽	高
YHXe-C-G1/2□	G1/2″	15	110	67	42	110	67	42
YHXe-C-G3/4□	G3/4″	20	130	72	48	130	72	48
YHXe-C-G1□	G1″	25	155	88	54	155	88	54
YHXe-C-G1¼□	G1¼″	32	170	100	66	170	100	66
YHXe-C-G1½□	G1½″	40	180	105	76	180	105	76
YHXe-C-G2□	G2″	50	248	116	97	248	116	88
YHXe-C-G2½□	G2½″	70	260	134	116	260	134	108
YHXe-C-G3□	G3″	80	260	154	129	260	154	120
YHXe-C-G4□	G4″	100	370	210	167	370	210	154

　　D型铸铝

型号	螺纹规格	管通径	铸铝外形尺寸(mm)			铸钢外形尺寸(mm)
型号	螺纹规格	管通径	长	宽	高	长	宽	高
YHXe-D-G1/2□	G1/2″	15	101	50	42	101	50	42
YHXe-D-G3/4□	G3/4″	20	121	55	48	121	55	48
YHXe-D-G1□	G1″	25	141	67	54	141	67	54
YHXe-D-G1¼□	G1¼″	32	160	79	66	160	79	66
YHXe-D-G1½□	G1½″	40	170	84	76	170	84	76
YHXe-D-G2□	G2″	50	228	96	97	228	96	88
YHXe-D-G2½□	G2½″	70	240	114	116	240	114	108
YHXe-D-G3□	G3″	80	243	131	129	243	131	120
YHXe-D-G4□	G4″	100	335	175	167	335	175	154

　　E型铸铝

型号	螺纹规格	管通径	铸铝外形尺寸(mm)			铸钢外形尺寸(mm)
型号	螺纹规格	管通径	长	宽	高	长	宽	高
YHXe-E-G1/2□	G1/2″	15	101	50	42	101	50	42
YHXe-E-G3/4□	G3/4″	20	121	55	48	121	55	48
YHXe-E-G1□	G1″	25	141	67	54	141	67	54
YHXe-E-G1¼□	G1¼″	32	160	79	66	160	79	66
YHXe-E-G1½□	G1½″	40	170	84	76	170	84	76
YHXe-E-G2□	G2″	50	228	96	97	228	96	88
YHXe-E-G2½□	G2½″	70	240	114	116	240	114	108
YHXe-E-G3□	G3″	80	243	131	129	243	131	120
YHXe-E-G4□	G4″	100	335	175	167	335	175	154

　　F型铸铝

型号	螺纹规格	管通径	铸铝外形尺寸(mm)			铸钢外形尺寸(mm)
型号	螺纹规格	管通径	长	宽	高	长	宽	高
YHXe-F-G1/2□	G1/2″	15	101	33	59	101	33	59
YHXe-F-G3/4□	G3/4″	20	121	38	65	121	38	66
YHXe-F-G1□	G1″	25	141	45	74	141	45	77
YHXe-F-G1¼□	G1¼″	32	160	58	87	160	58	86
YHXe-F-G1½□	G1½″	40	170	62	98	170	62	96
YHXe-F-G2□	G2″	50	228	76	117	228	76	108
YHXe-F-G2½□	G2½″	70	240	94	136	240	94	128
YHXe-F-G3□	G3″	80	243	108	152	243	108	143
YHXe-F-G4□	G4″	100	335	140	202	335	140	93

　　G型铸铝

型号	螺纹规格	管通径	铸铝外形尺寸(mm)			铸钢外形尺寸(mm)
型号	螺纹规格	管通径	长	宽	高	长	宽	高
YHXe-G-G1/2□	G1/2″	15	110	33	59	110	33	59
YHXe-G-G3/4□	G3/4″	20	130	38	65	130	38	66
YHXe-G-G1□	G1″	25	155	45	74	155	45	77
YHXe-G-G1¼□	G1¼″	32	170	58	87	170	58	86
YHXe-G-G1½□	G1½″	40	180	62	98	180	62	96
YHXe-G-G2□	G2″	50	248	76	117	248	76	108
YHXe-G-G2½□	G2½″	70	260	94	136	260	94	128
YHXe-G-G3□	G3″	80	260	108	152	260	108	143
YHXe-G-G4□	G4″	100	370	140	202	370	140	190

　　H型铸铝

型号	螺纹规格	管通径	铸铝外形尺寸(mm)			铸钢外形尺寸(mm)
型号	螺纹规格	管通径	长	宽	高	长	宽	高
YHXe-H-G1/2□	G1/2″	15	80	31	46	80	31	48
YHXe-H-G3/4□	G3/4″	20	78	36	48	78	36	50
YHXe-H-G1□	G1″	25	107	42	60	107	42	63
YHXe-H-G1¼□	G1¼″	32	114	51	63	114	51	67
YHXe-H-G1½□	G1½″	40	130	56	71	130	56	75
YHXe-H-G2□	G2″	50	166	72	90	166	72	94
YHXe-H-G2½□	G2½″	70	250	94	110	250	94	102
YHXe-H-G3□	G3″	80	263	108	121	263	108	113
YHXe-H-G4□	G4″	100	320	140	138	320	140	126
