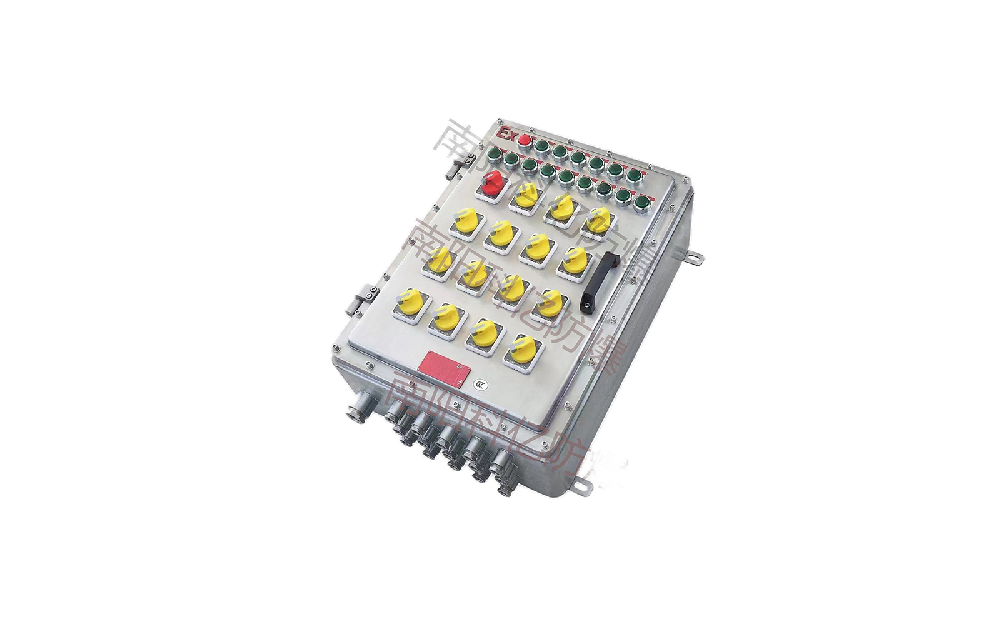

防爆电器控制箱IIB

　　防爆电器控制箱IIB产品介绍

　　Kxd系列防爆控制箱(以下简称控制箱)，按GB3836.2010≤爆炸性气体环境用防爆电气设备≥规程设计和制造。防爆标志：Ex d IIBT6Gb/EXtdA21IP65T80℃，可适用于具有可燃性气体与空气形成的爆炸性混合物(其混合物属于IIA,IIB类T1~T6组)及以下的场所，但周围介质中不含油破坏金属绝缘的活动性化学物质，供交流50HZ、220V/380V的线路中，作为电力设备的控制之用。

　　防爆电器控制箱IIB结构描述

　　控制箱的外壳是用高强度铝合金铸造或优质钢板焊接制成，内腔空气开关，通过盖上的手柄及传动机构操作开关，盖和体用螺丝紧固，盖上标明“严禁带电开盖”警告牌以保安全，主副腔有接线连接端子，引出线口中用G3/4~G4的钢管或不同外径橡胶电缆作进出线用。

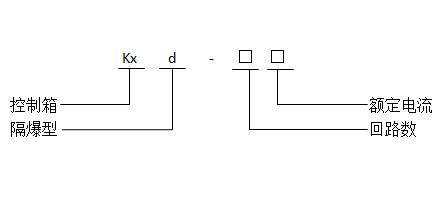

　　防爆电器控制箱IIB型号含义

　　防爆电器控制箱IIB防爆标志含义

　　防爆电器控制箱IIB使用环境

　　控制箱的使用环境

　　工作温度为-20°C~+40°C

　　海拔不超过2000米

　　周围属于IIA、IIB类T1~T6组爆炸性混合物的危险场所。

　　相对湿度不大于90%(+25°C)

　　户内、户外均可使用。

　　无剧烈冲击和振动场所。

　　防爆电器控制箱IIB结构概述

　　控制箱的外壳是用高强度铝合金铸造或优质钢板焊接制成，内腔空气开关，通过盖上的手柄及传动机构操作开关，盖和体用螺丝紧固，盖上标明“严禁带点开盖”警告牌以报安全，主副腔有接线连接端子，引出线口中用G3/4~G2的钢管或不同外径橡胶电缆作进出线用。

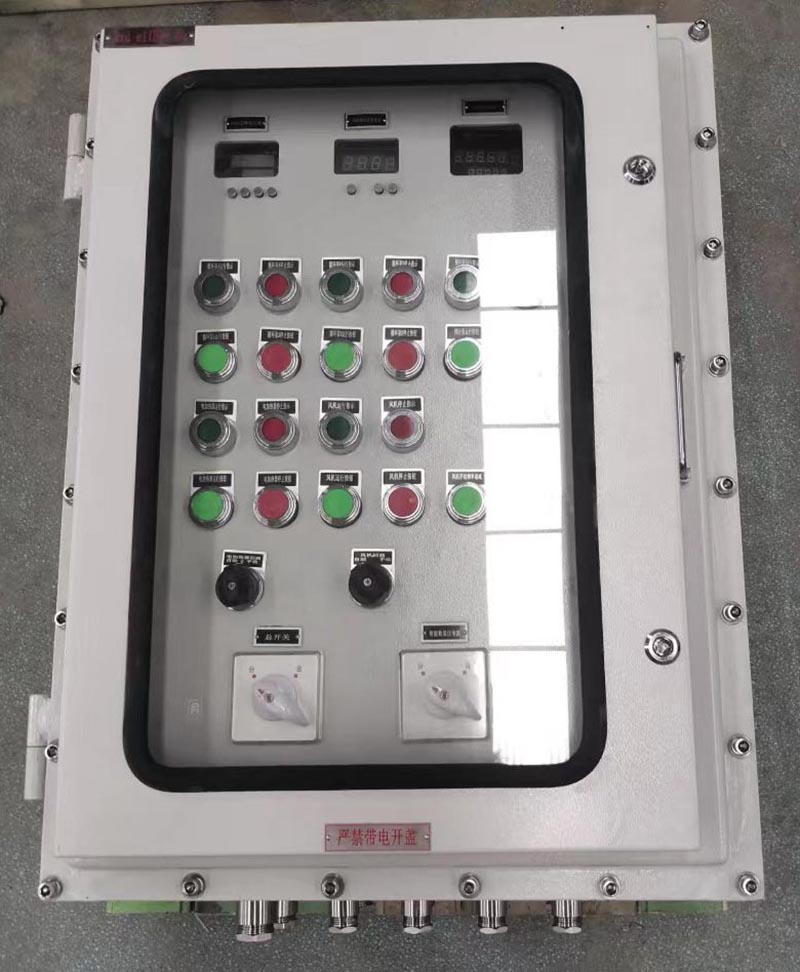

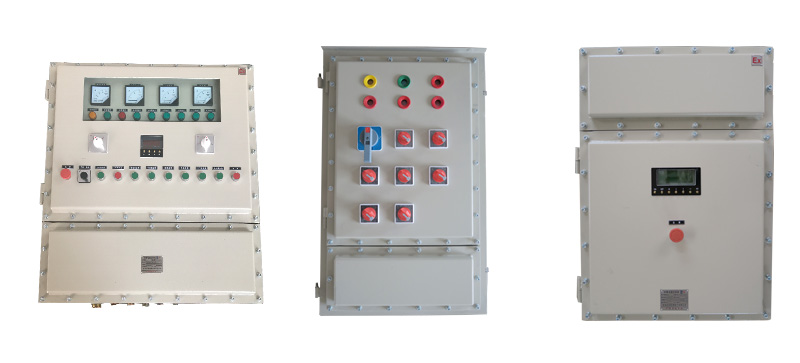

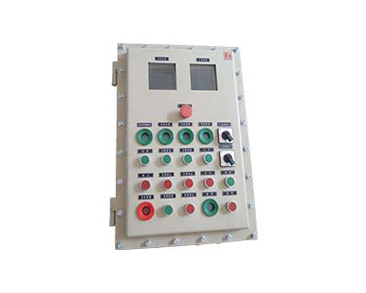

　　防爆电器控制箱IIB外形示意图

　　防爆电器控制箱IIB使用与维护

　　安装使用前检查有无符合要求的防爆标志及警告牌标志。

　　安装好后检查紧固件应完整无缺损。

　　检查或维修前应断开电源再打开盖子。

　　检修完毕应及时关闭箱盖;若跨工作日检修，在断电安全的前提下，工作结束后，应当至少将隔爆面右上角的螺丝紧固，防止发生落门现象。

　　非专业人员不能随便操作。

　　应定期进行检查，如发现不正常现象应立即进行修理，装卸时注意保护隔爆面。修理完毕后应在隔爆面上涂204-1防锈油，以防锈蚀。

　　应定期进行修理、打扫、清理时用干净擦布进行，不能使用化学清洁剂，以免损坏漆层。

　　防爆电器控制箱IIB运输与贮存

　　控制箱在运输中避免剧烈的冲击和震动

　　控制箱应贮存在通风干燥的仓库中。

　　防爆电器控制箱IIB技术参数

　　1) 执行标准：GB3836.1、GB3836.2、GB12476.1、GB12476.5

　　2) 额定电压：AC380V/AC220V

　　额定总电流：≤400A

　　3) 防爆等级：Ex d IIBT6Gb/EXtdA21IP65T80℃

　　4) 防护等级：IP65

　　5) 引入口规格： G/M/NPT螺纹1/2”~4”

　　防爆电器控制箱IIB订购须知

　　客户订货需提供以下参数：

　　安装区域：□室内□室外

　　安装方式：□挂式□立式

　　接线方式：□我司成套接线□仅供防爆外壳，元件和接线由客户自供

　　外壳：提供箱内净尺寸、面板元件数量和规格、出线口数量和规格

　　成套：需要提供原理图、元件品牌要求。
